外形尺寸:750*700*1900MM
设备重量:约500KG
气源:0.4~0.7MPa
输入电压:220V AC50/60HZ
输入功率:1.5KW
外观:白色
加工范围:
重复定位精度:0-0.05MM
电缸行程:0-350MM
压力范围:1.5T 可按要求定制
生产效率:400-600PSC/1H
伺服压力机是一种高精度的自动化压力设备,它通过伺服电机驱动,实现对压力和位移的精准控制,以下是伺服压力机的工艺流程和特点:
1、工艺流程:
准备工作:检查设备,确保各部件正常工作。
设置参数:根据加工需求,设置压力、速度、行程等参数。
放置工件:将待加工工件放置在工作台上,确保位置准确。
启动设备:按下启动按钮,伺服压力机开始工作。
监控加工过程:实时监控设备工作状态和加工质量。
完成加工:检查工件质量,确保符合要求。
关闭设备:加工完成后关闭设备,进行清洁和保养。
2、特点:
精准控制:伺服压力机通过伺服电机实现对滑块运动的精准控制,包括压力、速度和位移。
节能性:相比传统液压机,伺服压力机更加节能,效率更高。
灵活性:可编程的压力曲线和工艺流程,适应不同的加工需求。
保护性:配备保护装置,如紧急停止按钮、光栅等。
维护简便:日常保养和定期检查可确保设备稳定运行。
3、控制系统:
伺服压力机的控制系统是其核心,负责接收操作指令,计算控制参数,并控制伺服电机的运行。
控制系统可以实现位置、速度和加速度的闭环控制,提供转矩控制、速度控制、位置控制等功能。
4、应用领域:
伺服压力机适用于多种行业,如汽车行业的发动机组件压装、电机行业的微电机组件压装、电子行业的线路板组件压装等。
5、维护保养:
日常保养包括清洁设备、检查磨损情况、更换损坏部件。
定期检查伺服电机、传动系统、控制系统等,确保设备正常运行。
润滑保养减少磨损,延长设备使用寿命。
故障排除和专业培训操作人员,确保设备正常使用。
伺服压力机的这些特点使其成为现代制造业中不可或缺的设备,能够提高生产效率和产品质量。
伺服压力机是一种高精度的自动化设备,它通过伺服电机驱动,实现对压力和位移的精准控制。以下是伺服压力机的整体技术方案概述:
1、系统组成:伺服压力机系统由伺服电机、电机控制器、减速传动、制动器、位置传感器、可编程控制器、触摸屏、工作机构和辅助机构等组成。这些组件共同工作,确保了设备的精准性和稳定性。
2、控制模式:伺服压力机通常采用闭环控制方式,可以实现位置、速度和加速度的精准控制。控制模式包括转矩控制、速度控制和位置控制,其中位置控制是常见的模式,因为它允许对速度和位置进行严格的控制。
3、压力和位移控制:通过伺服电机和精密滚珠丝杆的组合,伺服压力机能够实现对压力主轴的精准位置控制。压力主轴前端安装有高灵敏压力传感器,实时监测负载,控制系统采集位置与负载数据,实现在线质量管理。
4、操作流程:操作流程包括设备检查、工件放置、参数设置、启动设备、监控加工过程、完成加工和设备关闭等步骤。设备通常配备有防护措施,如超程、超载、超设定报警功能,以及急停按钮和光栅报警系统。
5、技术优势:伺服压力机的优势在于其节能、精准和灵活性。它可以快速更换铆压模具,程序稳定,动作协调可靠,效率高,有多种运行方式,故障报警显示和光栅报警功能。
6、故障处理:伺服压力机的故障处理包括对伺服电机、滚珠丝杠、减速机等关键部件的维护和修理。定期的检查和维护可以预防故障的发生,确保设备的正常运行。
7、技术参数:伺服压力机的技术参数包括设备型号、压装工艺、压力准确度等级、压力范围、分辨力、采样次数、位移分辨率、定位精度、压装速度、空载速度、保压时间等。
8、应用领域:伺服压力机广泛应用于汽车、航空、紧固件压铆等行业,适用于冲压、模锻、压装、校直等工艺。
9、操作保障:操作伺服压力机时,应遵守操作规程,包括设备启动前的检查、模具更换时的电源关闭、紧急情况下的急停操作等。
10、维护保养:定期对伺服压力机进行维护保养,包括清洁设备、检查磨损情况、更换损坏部件、润滑保养等,以延长设备使用寿命。
通过上述技术方案,伺服压力机能够提供效率高而且精准的铆压加工,满足现代制造业对自动化和精密加工的需求。

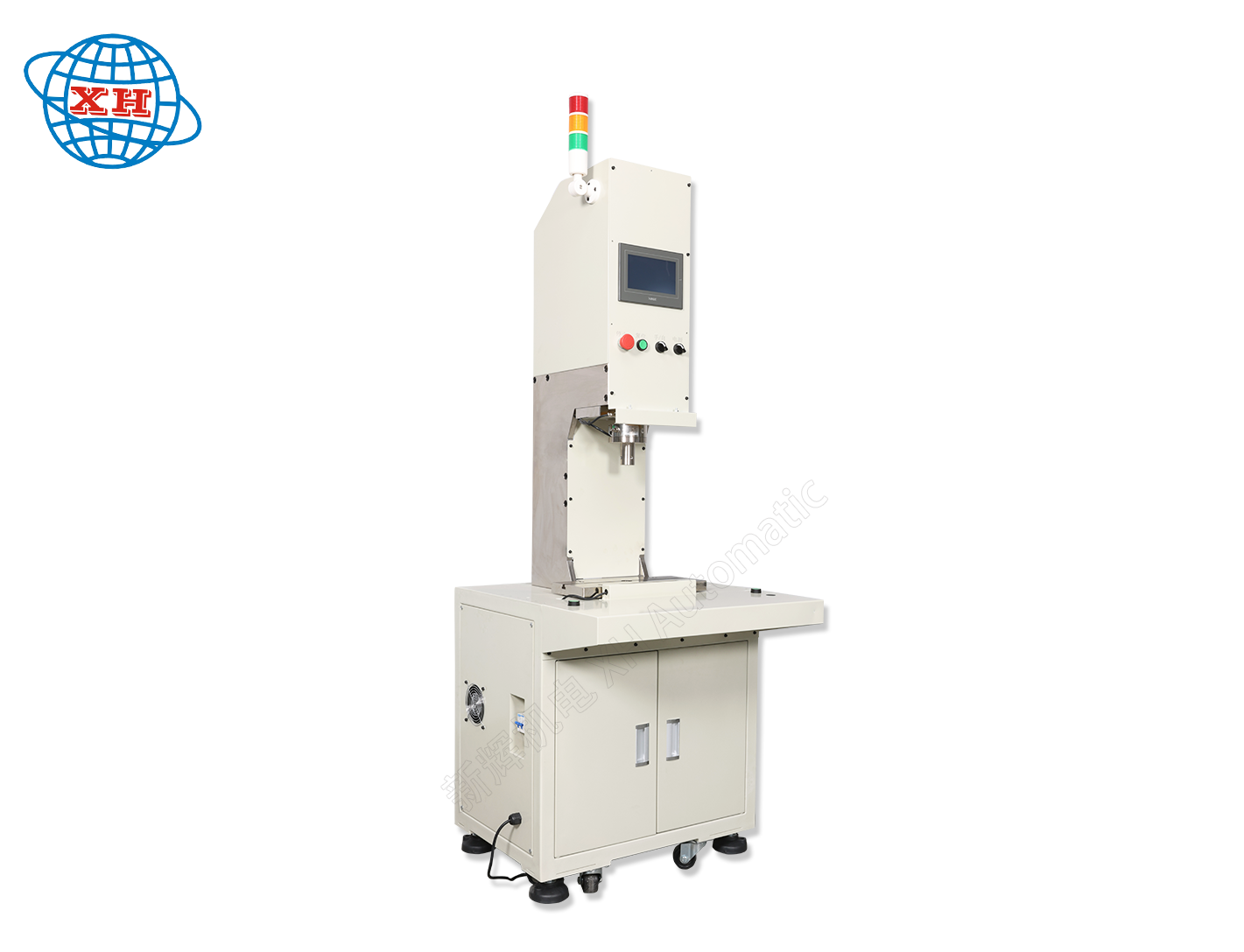

本机用于产品铆压设备,可选配压力传感器,准确反应压力大小,伺服电缸控制铆压距离,铆压精准。
可快速换铆压模具,程序稳定,配加光幕,动作协调可靠,效率高,有多种运行方式,故障报警显示,声光报警功。
