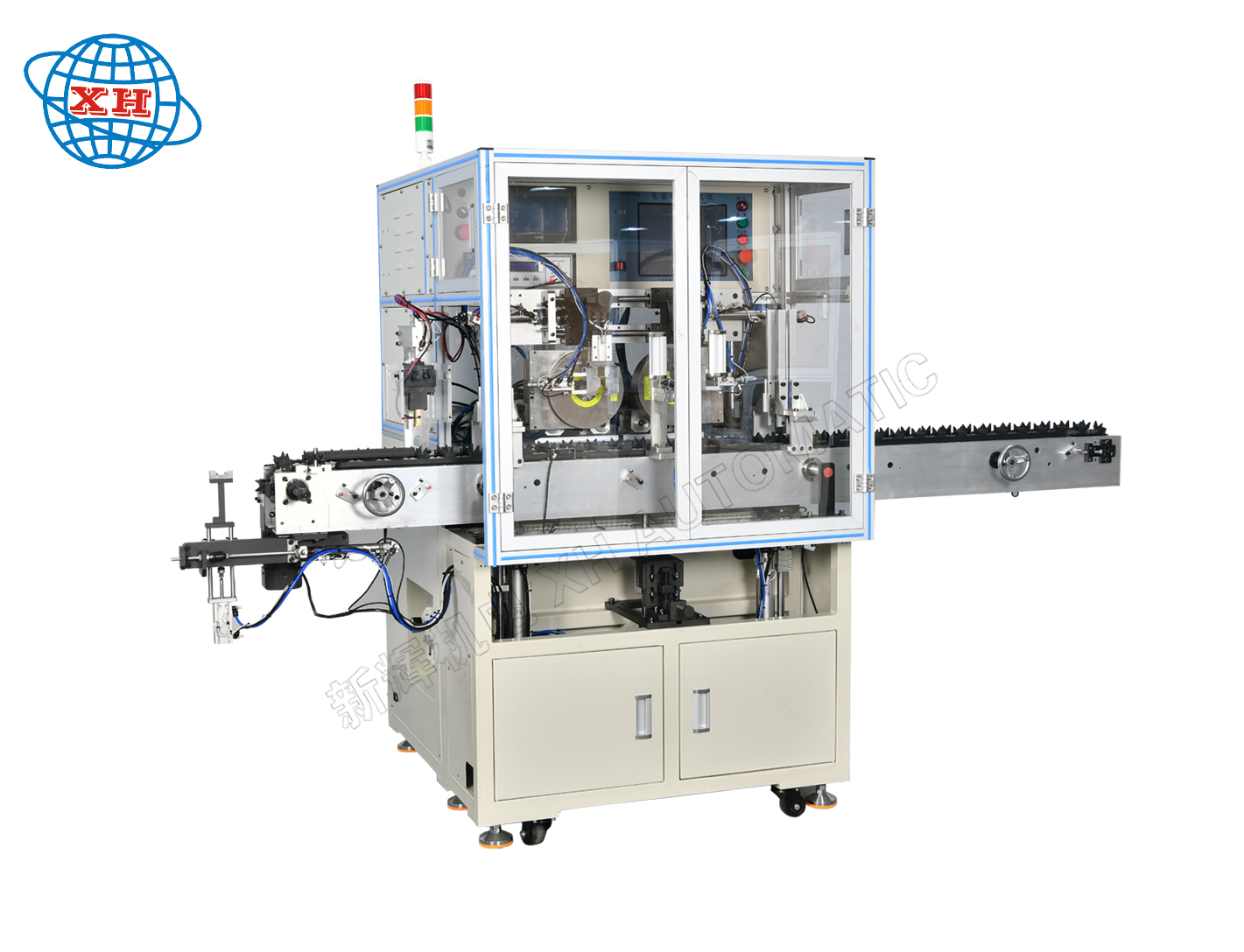

自动双工位测试机

外形尺寸：2300X1140X1800mm（主机）

输入电压： 220V±10%， 50/60Hz

设备重量：约300KG

输入功率：1.5KW

工作气压：0.4~0.7MPa

测试效率：12钩6秒/个，600个/H

自动双工位测试机的工艺流程因具体测试对象的不同而有所差异，但一般而言，其工艺流程可以概括为以下几个关键步骤：

1、准备工作

设备检查：检查双工位测试机的电源、气源、传感器、夹具等是否处于正常状态，确保设备能够稳定运行。

样品准备：根据测试需求，准备待测试的样品，并确保样品符合测试标准。

参数设置：通过上位机或控制面板设置测试机的各项参数，如测试速度、测试次数、测试力值等。

2、上料与定位

自动上料：利用自动送料机构送入测试机的上料工位。

定位夹紧：通过夹具或气缸等机构将样品固定在测试工位上，确保样品在测试过程中不会移动或脱落。

3、测试执行

启动测试：通过控制面板或上位机启动测试程序，测试机开始按照预设的参数进行测试。

双工位交替：在测试过程中，双工位测试机会自动切换测试工位。

数据采集与处理：测试过程中，测试机会实时采集数据，如位移、力值、时间等，并将数据传输至上位机进行处理和分析。

4、结果判定与下料

结果判定：根据测试数据和预设的标准，判断样品的测试结果是否合格。如果测试结果不合格，测试机会发出警报或指示信号。

自动下料：测试完成后，测试机会自动将样品从测试工位上卸下，并送入下一个工序。

5、清理与维护

清理工作区域：清理测试机的工作区域，去除残留物和碎屑，保持工作环境的整洁。

设备维护：定期对测试机进行维护和保养，如检查夹具的磨损情况、更换磨损部件、清理传感器等，以确保设备的长期稳定运行。

需要注意的是，以上工艺流程仅为一般性的描述，具体工艺流程可能会因测试机的型号不同而有所差异。因此，在实际操作中，应根据具体情况进行调整和优化。

• 自动双工位测试机的整体技术方案是一个综合性的设计，旨在提高测试效率、准确性和自动化程度。以下是一个概括性的技术方案框架，具体细节可能根据实际应用场景和测试需求进行调整。

一、需求分析

1、测试对象：明确测试机的测试对象，如PCB板、电子产品、机械部件等。

2、测试项目：确定需要测试的具体项目，如电气性能、机械性能、耐久性、功能验证等。

3、测试精度：根据产品标准和客户需求，设定测试精度要求。

4、生产效率：评估并设定预期的生产效率目标，包括测试速度、吞吐量等。

二、系统架构设计

1、硬件设计

²双工位交替：在测试过程中，双工位测试机会自动切换测试工位，当一个工位在进行测试时，另一个工位则处于待命状态，准备接收下一个样品。这样可以提高测试效率，减少等待时间。

²测试夹具：设计专用测试夹具，确保测试对象在测试过程中的稳定性和准确性。

²传动机构：配置步进电机、同步轮、同步带等传动机构，实现测试工位的精准定位和快速切换。

²测量设备：集成高精度传感器、测量仪表等，确保测试数据的准确性和可靠性。

²防护装置：设置急停按钮、防护罩等装置。

2、软件设计

² 测试程序：开发专用测试程序，实现自动化测试流程控制。

² 数据处理：集成数据处理软件，对测试数据进行实时采集、分析和存储。

² 报告生成：自动生成测试报告，包括测试结果、曲线图、统计信息等。

² 用户界面：设计友好的用户界面，方便操作人员操作和维护。

三、关键技术实现

1、自动定位与识别

²采用机器视觉或传感器技术，实现测试对象的自动定位和识别。

²通过算法优化，提高定位精度和识别速度。

2、高精度测试

²利用高精度传感器和测量仪表，确保测试数据的准确性。

²采用校准和补偿技术，减除系统误差和外界干扰。

3、自动化控制

²通过PLC或工业计算机等控制设备，实现测试流程的自动化控制。

²引入智能算法，优化测试流程，提高测试效率。

4、数据追溯与管理

²实现测试数据的数字化追溯，确保数据的完整性和可追溯性。

²提供数据管理和分析功能，为产品改进和质量控制提供数据支持。

四、测试与验证

1、单元测试：对各个模块进行单独测试，确保其功能正常。

2、集成测试：将各个模块集成后进行整体测试，验证系统性能。

3、现场测试：在客户现场进行实际测试，验证系统的适应性和稳定性。

五、维护与升级

1、日常维护：制定详细的日常维护计划，包括清洁、检查、校准等。

2、故障排查：建立故障排查机制，快速定位并解决问题。

3、软件升级：根据客户需求和技术发展，定期升级测试软件和控制系统。

综上所述，自动双工位测试机的整体技术方案是一个综合性的设计过程，需要充分考虑测试对象、测试项目、测试精度和生产效率等因素。通过合理的系统架构设计、关键技术实现和严格的测试与验证流程，可以确保测试机的性能稳定可靠、操作简便快捷、数据准确可追溯。

本机是用于各种微电机转子测试设备。设备性能稳定， 生产效率高， 达到国际同类机型水平。 快速更换工装， 操作简单， 方便可靠。

测针采用机械式，保证每一个测针压力的一致性，夹具更换方便本机采用双功位测试，当一个测试完，另一个会接着测试，提高了效率。

全数字化的调压模式，自动生成，准确可靠；高压电阻分开测试， 配有单机械手上下料和单测头保证效率达标。
