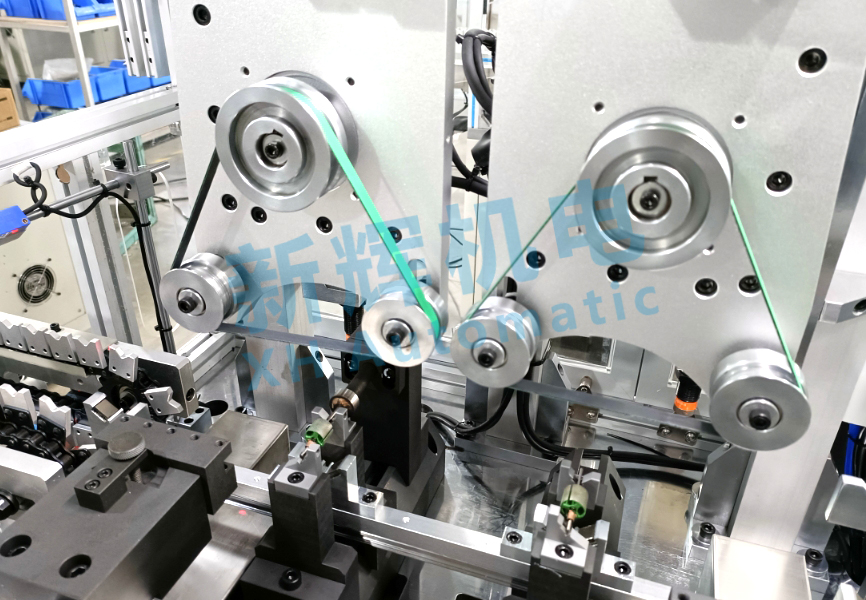

马达电机转子自动双工位精车机有哪些常见的机械故障及解决方案?
马达电机转子自动双工位精车机常见机械故障及解决方案:
一、刀具系统故障
l 故障现象
刀具磨损过快:在精车过程中,刀具的刃口很快磨损,导致加工表面质量下降,尺寸精度无法保证。
刀具崩刃:刀具的刃口出现崩裂,使加工后的转子表面出现划痕、毛刺等缺陷。
刀具安装不牢固:刀具在加工过程中发生松动,影响加工精度,甚至可能导致刀具损坏和工件报废。
l 可能原因
切削参数不合理:切削速度、进给量、切削深度等参数设置不当,使刀具承受过大的切削力,加速刀具磨损或导致崩刃。
刀具质量问题:刀具本身的材质、硬度、韧性等不符合加工要求,或者刀具在制造过程中存在缺陷。
刀具安装问题:刀具的安装方式不正确、夹紧力不足或者安装夹具磨损,导致刀具安装不牢固。
l 解决方案
优化切削参数:根据转子的材料、加工精度要求等因素,合理调整切削速度、进给量和切削深度。可以参考刀具制造商提供的切削参数推荐值,并通过试切等方式进行优化。
选用质量合格的刀具:选择与加工材料和工艺相匹配的刀具,检查刀具的质量认证和用户评价。对于重要的加工任务,可选用知名品牌、高性能的刀具。
正确安装刀具:按照刀具和设备的安装说明书进行操作,确保刀具安装到位,使用合适的工具拧紧刀具,保证足够的夹紧力。定期检查刀具安装夹具的磨损情况,如有磨损及时更换。
二、夹具系统故障
l 故障现象
夹具无法准确夹紧转子:导致转子在加工过程中出现位移,影响加工精度,甚至可能造成工件报废。
夹具定位不准确:使转子的加工位置出现偏差,如偏心、轴向偏移等,无法满足加工精度要求。
夹具磨损:夹具的夹紧部位、定位销等部件磨损,影响夹具的性能和使用寿命。
l 可能原因
夹具的机械结构问题:夹具的传动机构(如丝杆、气缸、液压缸等)故障,导致夹紧力不足或无法正常夹紧。
定位系统故障:定位销磨损、定位面不平整或者定位传感器失灵,影响夹具的定位精度。
长期使用和磨损:经过大量的加工操作,夹具的夹紧部位和其他关键部件因频繁摩擦而磨损。
l 解决方案
检查夹具的机械结构:修复或更换故障的传动机构,如修复丝杆的螺纹、更换损坏的气缸或液压缸等。确保夹具的夹紧力符合加工要求,可通过压力传感器等工具进行检测。
维护定位系统:更换磨损的定位销,修复或研磨定位面,使其平整光滑。检查定位传感器的工作状态,进行校准或更换故障传感器。
定期检查和维护夹具:建立夹具的定期检查制度,及时发现夹具的磨损情况。对磨损部件进行修复或更换,如更换夹紧部位的耐磨衬套、修复夹具的表面涂层等。
三、进给系统故障
l 故障现象
进给不均匀:在精车过程中,刀具的进给速度不稳定,导致加工表面出现波纹、粗糙度增大。
进给运动卡滞:刀具无法顺利进行进给运动,出现停顿或跳动现象,影响加工质量和效率。
进给精度超差:实际进给量与设定值不符,导致加工尺寸偏差,无法满足精度要求。
l 可能原因
进给传动部件故障:丝杆、导轨、联轴器等传动部件磨损、松动或者润滑不良,影响进给运动的平稳性。
进给电机及驱动器问题:进给电机的性能下降、驱动器的参数设置错误或者控制信号异常,导致进给运动不正常。
负载变化:加工过程中,由于工件材料不均匀、刀具磨损等因素导致切削力变化,引起进给系统的负载变化,进而影响进给精度。
l 解决方案
检查进给传动部件:定期检查丝杆、导轨的磨损情况,对于轻微磨损可以通过调整间隙、重新润滑等方式修复;对于严重磨损的部件,应及时更换。检查联轴器是否松动,如有松动重新紧固或更换。
检查进给电机及驱动器:测试进给电机的性能,如转速、扭矩等参数,对于性能下降的电机进行维修或更换。检查驱动器的参数设置是否正确,如脉冲当量、速度控制方式等,使用示波器等工具检查控制信号是否正常。
应对负载变化:优化切削参数,选择合适的刀具和切削方式,减少因工件材料和刀具磨损等因素引起的切削力变化。在进给系统中设置适当的过载保护和补偿机制,如采用滚珠丝杆副的预紧装置来提高系统的刚性,或者通过软件补偿来纠正进给精度偏差。
四、主轴系统故障
l 故障现象
主轴振动过大:在加工过程中,主轴出现明显的振动,导致加工表面质量差,刀具寿命缩短。
主轴转速不稳定:主轴的实际转速与设定转速不符,或者转速波动较大,影响加工精度。
主轴精度下降:主轴的径向跳动、轴向窜动等精度指标超出允许范围,导致加工的转子尺寸精度和形位精度变差。
l 可能原因
主轴部件磨损:主轴的轴承、轴颈等部件磨损,导致主轴的旋转精度下降和振动增加。
动平衡问题:安装在主轴上的刀具、夹具或者转子本身不平衡,引起主轴振动。
驱动系统故障:主轴电机、变频器或其他驱动装置出现故障,导致主轴转速不稳定。
l 解决方案
检查主轴部件磨损情况:使用百分表等工具测量主轴的径向跳动和轴向窜动,判断轴承和轴颈的磨损程度。对于磨损严重的部件,应及时更换轴承或修复轴颈。
解决动平衡问题:对安装在主轴上的部件进行动平衡测试,对于不平衡的部件,通过添加配重或调整安装位置等方式进行平衡。定期检查和维护转子的动平衡,确保加工过程中转子的平衡性。
检查驱动系统:检查主轴电机的工作状态,包括电机的绕组电阻、绝缘电阻等参数。检查变频器或其他驱动装置的参数设置和输出信号,如有故障进行维修或更换。
