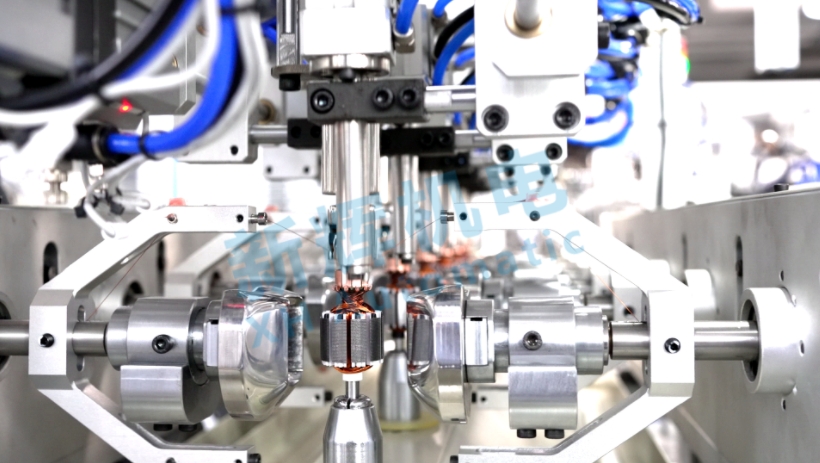

马达电机转子全自动六工位双飞叉绕线机有哪些常见的机械故障及解决方案?
1、飞叉故障
故障现象
l 飞叉运动不顺畅,出现卡顿或抖动现象。这会导致绕线不均匀,线可能会交叉、重叠,影响绕线质量。
l 飞叉的转速不稳定,无法按照设定的速度进行绕线。可能造成绕线速度过慢影响生产效率,或者速度过快导致线张力过大而断线。
可能原因
l 飞叉的传动部件(如皮带、链条、齿轮等)磨损或松动。长时间的运转会使这些传动部件产生磨损,导致传动精度下降。
l 飞叉的轴承损坏。轴承在高速旋转和承受一定载荷的情况下,容易出现磨损、滚珠破裂等问题。
l 飞叉的导轨不平整或有杂物。导轨上的灰尘、油污或其他杂物会阻碍飞叉的顺畅运动,导轨本身的磨损或变形也会影响飞叉的运动精度。
解决方案
l 对于磨损或松动的传动部件,需要及时更换或重新紧固。例如,若皮带磨损严重,应更换新的皮带,并调整好张紧度;对于松动的齿轮,要检查并拧紧固定螺丝。
l 检查飞叉轴承,若发现有损坏迹象,应更换同型号的优质轴承。在安装轴承时,要确保安装正确,避免安装不当造成新的损坏。
l 清洁飞叉导轨,去除灰尘、油污和杂物。如果导轨有磨损或变形,轻微的可以通过研磨等方式修复,严重的则需要更换导轨。同时,在导轨上添加适量的润滑脂,以保证飞叉运动顺畅。
2、夹具故障
故障现象
l 夹具无法牢固地夹紧转子,导致转子在绕线过程中发生位移。这会使绕线位置不准确,影响电机转子的性能。
l 夹具的开合动作不灵活,不能及时准确地夹紧或松开转子,降低了绕线机的工作效率。
可能原因
l 夹具的夹头磨损。长时间与转子接触,夹头表面会出现磨损,导致夹紧力下降。
l 夹具的气动或液压系统出现问题(如果是气动或液压夹具)。例如,气管破裂、接头松动、气源压力不足或者液压油泄漏、油泵故障等。
l 夹具的机械传动部分(如连杆、滑块等)损坏或卡死。这可能是由于长期的机械摩擦、异物进入等原因造成的。
解决方案
l 更换磨损的夹头,选择合适硬度和精度的夹头材料,以保证良好的夹紧效果。
l 对于气动夹具,检查气管、接头和气源压力。修复或更换破裂的气管,拧紧松动的接头,调整气源压力至正常范围。对于液压夹具,检查液压油的液位和质量,修复泄漏点,检查油泵是否正常工作。
l 清理夹具机械传动部分的异物,检查连杆、滑块等部件是否有损坏。对于损坏的部件,应及时更换;对于卡死的情况,要找出原因,如润滑不足则添加润滑剂,调整部件的位置使其恢复灵活运动。
3、分度机构故障
故障现象
l 转子的分度不准确,导致绕线位置偏差。这会使绕组的分布不符合设计要求,影响电机的性能。
l 分度机构在运转过程中出现异常响声,可能是部件之间的配合出现问题或者有零件损坏。
可能原因
l 分度机构的凸轮、滚子等关键部件磨损。这些部件在频繁的分度动作中,容易因摩擦而磨损,影响分度精度。
l 分度机构的传动链条或齿轮松动、磨损。这会导致动力传递不准确,从而影响分度的准确性。
l 分度传感器故障或安装位置不当。传感器无法准确检测分度信号,或者安装位置偏移,都会使分度控制出现问题。
解决方案
l 更换磨损的凸轮、滚子等部件,确保其精度符合要求。在更换后,要进行适当的调试,使分度机构的运动恢复正常。
l 检查并调整传动链条或齿轮的张紧度,对于磨损严重的部件进行更换。同时,要注意保持传动部件的清洁和润滑。
l 检查分度传感器的工作状态,清洁传感器表面,检查其输出信号是否正常。如果传感器损坏,应更换同型号传感器。调整传感器的安装位置,使其能够准确地检测分度信号。
4、送线机构故障
故障现象
l 送线不顺畅,线在输送过程中出现卡顿、打结或缠绕在送线轮上。这会导致绕线中断,影响生产效率。
l 送线张力不稳定,线的松紧度不一致。可能造成绕线过松,影响绕组的紧实度,或者绕线过紧导致线断裂。
可能原因
l 送线轮磨损或有异物。送线轮的表面磨损会影响线的摩擦力,异物则会阻碍线的正常输送。
l 张力调节装置故障。张力调节弹簧疲劳、张力传感器损坏或者调节机构卡死等情况,都会导致张力不稳定。
l 线的质量问题或者线盘安装不当。例如,线的粗细不均匀、线盘的旋转不顺畅等。
解决方案
l 检查送线轮,清洁表面的异物,对于磨损严重的送线轮进行更换。在安装新送线轮时,要确保其与其他部件的配合良好。
l 检查张力调节装置。对于疲劳的弹簧,应更换新的弹簧;如果是张力传感器损坏,要更换传感器并重新校准;对于卡死的调节机构,要清理异物、添加润滑剂,使其恢复正常调节功能。
l 检查线的质量,更换质量合格的线。重新安装线盘,确保其能够顺畅旋转,并且线在放线过程中不会受到额外的阻力。
※ 如通过以上方式方法仍然无法解决该设备故障,请通过页面聊天工具联系新辉机电设备有限公司技术专员寻求帮助。
