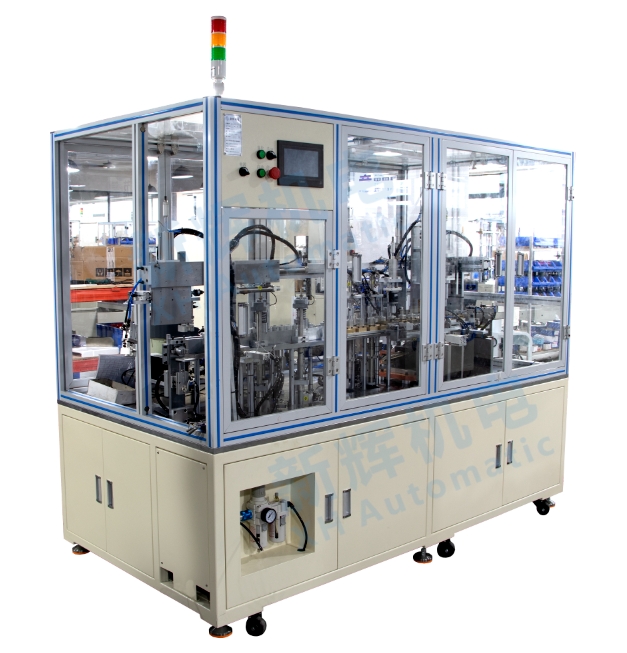

如何对直流有刷马达电机全自动压轴承充磁一体机进行故障分析和排除？

如何对直流有刷马达电机全自动压轴承充磁一体机进行故障分析和排除？

1、故障分析的基本步骤

l 收集信息

观察故障现象：仔细查看设备在故障发生时的具体表现。例如，设备是完全停止运转，还是部分功能失常；观察是否有异常的声音、冒烟、火花等情况；检查产品的加工质量，如压轴承是否到位、充磁强度是否符合要求等；同时注意设备的指示灯状态，是否有报警灯亮起。

询问操作人员：与当时正在操作设备的员工进行沟通，了解故障发生前设备的运行情况。例如，是否进行了参数调整、更换了原材料、设备是否有过异常震动或声音等。操作人员可能会提供一些有价值的线索，如设备故障前的一些异常操作或感觉。

查看设备运行记录和历史数据：检查设备自带的运行记录系统（如果有），查看故障发生前后的设备参数变化、操作记录、报警信息以及以往的维修记录等。这些数据可以帮助判断故障是突然发生还是由长期积累的问题导致的。

l 初步判断故障类型和可能的原因范围

根据收集到的信息，对故障类型进行初步分类，例如机械故障、电气故障、软件故障或者是多种故障的组合。例如，如果设备有明显的机械噪音和部件松动，可能是机械故障；如果电机不转且没有任何电气报警，可能是电气系统的连接问题或者电机本身故障；如果设备动作混乱但硬件部分似乎正常，可能是软件故障。

针对不同的故障类型，列出可能的原因范围。对于机械故障，可能涉及传动部件磨损、夹具损坏、异物堵塞等；对于电气故障，可能包括电源问题、电机故障、传感器故障、电气控制柜内元件损坏等；对于软件故障，可能是程序错误、参数设置不当、通信故障等。

l 逐步排查可能的原因

从简单到复杂进行排查：先检查容易观察和处理的部分，如设备的外观、连接线路、外部传感器等。例如，检查设备是否有明显的异物堵塞、电线是否松动或破损、传感器表面是否被污染等。如果简单的检查没有发现问题，再深入到设备内部，检查机械部件的磨损情况、电气元件的性能等。

采用隔离法或替换法进行排查：在排查过程中，可以采用隔离法来确定故障是否由某个特定的部件或系统引起。例如，对于怀疑有故障的电气元件，可以暂时断开其连接，观察设备其他部分的运行情况。替换法也是一种有效的排查手段，对于容易更换的部件，如传感器、熔断器等，可以用新的部件替换怀疑有故障的部件，看故障是否消失。

2、常见故障及排除方法

l 机械故障

传动系统故障

故障现象：传动带（链）打滑或断裂，导致动力传输中断；齿轮磨损或损坏，出现异常噪音或传动精度下降。

原因分析：传动带（链）张力不当、负载过大、长期磨损导致疲劳损坏；齿轮在高负载或润滑不良的情况下，齿面磨损、齿根断裂。

排除方法：对于传动带（链）打滑，检查并调整张力；如果断裂，更换新的传动带（链）。对于齿轮磨损，轻微磨损可进行修复（如研磨齿面），严重磨损或断齿则需要更换齿轮。同时，检查并确保传动部件的润滑良好，避免过载运行。

压轴承机构故障

故障现象：压轴承压力不足或不均匀，导致轴承压装不到位或质量不合格；压头损坏，无法正常进行压装工作。

原因分析：液压（气压）系统问题（如压力不足、管路泄漏）；压头材料疲劳、过载损坏。

排除方法：检查液压（气压）系统，包括泵的工作状态、压力调节阀的设置、管路连接是否紧密等，对压力不足或泄漏问题进行修复。对于损坏的压头，及时更换新的压头，并在更换后进行校准。

充磁机构故障

故障现象：充磁强度不足或不均匀，使电机的磁性达不到要求；充磁头损坏，无法正常充磁。

原因分析：充磁电源输出电压不稳定、电流不足或者充磁电路中的元件损坏（如电容、电感等）；充磁头在频繁的充磁过程中，由于与被充磁物体的接触、电磁感应等作用，可能会产生磨损、过热，进而导致损坏。

排除方法：使用电压表和电流表检查充磁电源的输出电压和电流是否稳定且符合要求。对充磁电路中的元件进行检查，使用万用表等工具检测元件是否损坏，对于损坏的元件及时更换。同时，检查电路的连接是否良好，确保信号传输正常。对于磨损或损坏的充磁头，及时更换新的充磁头。

定位与夹紧装置故障

故障现象：定位不准确，导致轴承或电机部件安装位置偏差，影响设备的装配精度；夹紧力不足或过度，夹紧力不足会使部件在加工过程中移动，影响加工质量；夹紧力过度可能会损坏部件。

原因分析：定位部件磨损或松动（如定位销、定位块）；夹紧机构故障（如夹紧爪磨损、夹紧气缸（或液压缸）的活塞密封件损坏）。

排除方法：检查定位装置的固定螺丝是否松动，如有松动，重新紧固。对于磨损的定位销和定位块，根据磨损程度进行修复或更换。检查夹紧机构的夹紧爪和密封件的磨损情况。对于磨损的夹紧爪，可以进行修复或更换；对于密封件损坏的气缸（或液压缸），更换新的密封件，以恢复正常的夹紧力。

l 电气故障

电源故障

故障现象：设备无法启动，电源指示灯不亮；或者设备在运行过程中突然断电。

原因分析：电源插头松动、插座故障、保险丝熔断、电源开关损坏或电源线路断路。

排除方法：检查电源插头是否插紧，尝试更换插座；检查保险丝，若熔断则更换相同规格的保险丝；检查电源开关的通断情况，如有损坏则进行更换；使用万用表检查电源线路，修复或更换断路的部分。

电机故障

故障现象：电机不转、转速异常或有异常噪音。

原因分析：电源问题（如电压过低、缺相、电源线松动或损坏）；电机内部损坏（如电刷磨损、电枢绕组短路或断路、换向器表面问题）；电机驱动器故障（如参数设置错误、内部电路损坏）。

排除方法：使用电压表检查电源电压是否正常，检查电源线是否完好、连接是否牢固。对于电机内部问题，用万用表测量电机绕组电阻，判断是否短路或断路，检查电刷磨损情况，对损坏的部件进行维修或更换。检查电机驱动器的参数设置，如有必要，重新调整参数；如果怀疑驱动器内部电路损坏，需要专业人员进行维修或更换。

传感器故障

故障现象：传感器无法正常检测磁瓦或机壳的位置、状态，导致装配错误或设备无法正常运行。

原因分析：传感器表面被污染、损坏；安装位置不当或松动；电磁干扰。

排除方法：清洁传感器表面，检查传感器是否损坏，用万用表等工具检测其输出信号是否正常，对于损坏的传感器，更换同型号的传感器。重新调整传感器的安装位置并紧固，减少设备周围的电磁干扰（如采用屏蔽措施、远离干扰源）。

电气控制柜故障

故障现象：控制系统无响应、部分功能失效或出现故障报警，如继电器、接触器等元件损坏。

原因分析：电源模块故障（如输入电压异常、元件老化损坏）；控制程序错误或丢失；电气元件质量问题或过载运行。

排除方法：检查电源模块的输入和输出电压，对于损坏的元件进行维修或更换。使用编程软件检查控制程序，恢复或修改错误的程序部分。定期检查电气元件的工作状态，更换损坏的元件，安装过载保护装置，合理设置保护参数，防止设备过载运行。

l 软件故障

程序运行错误导致设备动作不协调

故障现象：设备的动作顺序混乱，如压轴承和充磁的顺序错误、某个动作重复执行或无法启动等。

原因分析：程序逻辑错误（如编程失误、软件更新后的兼容性问题）；软件参数设置错误（如装配速度、位置参数等设置不当）。

排除方法：通过软件调试工具检查程序逻辑，设置断点，观察程序执行路径和变量值，找出并修正错误的代码逻辑。对于软件更新后的兼容性问题，进行兼容性测试，调整软件接口或数据读取方式。核对软件参数设置，将错误的参数修正为正确的值，在软件界面中明确参数的单位，设置参数限制和提示信息，防止参数设置错误。

软件运行稳定性问题（如软件崩溃、运行速度变慢）

故障现象：软件在运行过程中突然崩溃，或者运行速度明显变慢，影响设备的正常使用。

原因分析：内存泄漏或资源占用过多；软件冲突或病毒感染。

排除方法：对软件代码进行检查，查找可能导致内存泄漏的部分，使用内存检测工具进行优化。合理分配软件资源，降低非关键任务的优先级。排查软件冲突，逐一关闭其他软件，观察控制软件的运行情况。在设备上安装杀毒软件，定期进行病毒查杀，清掉病毒并修复软件。
