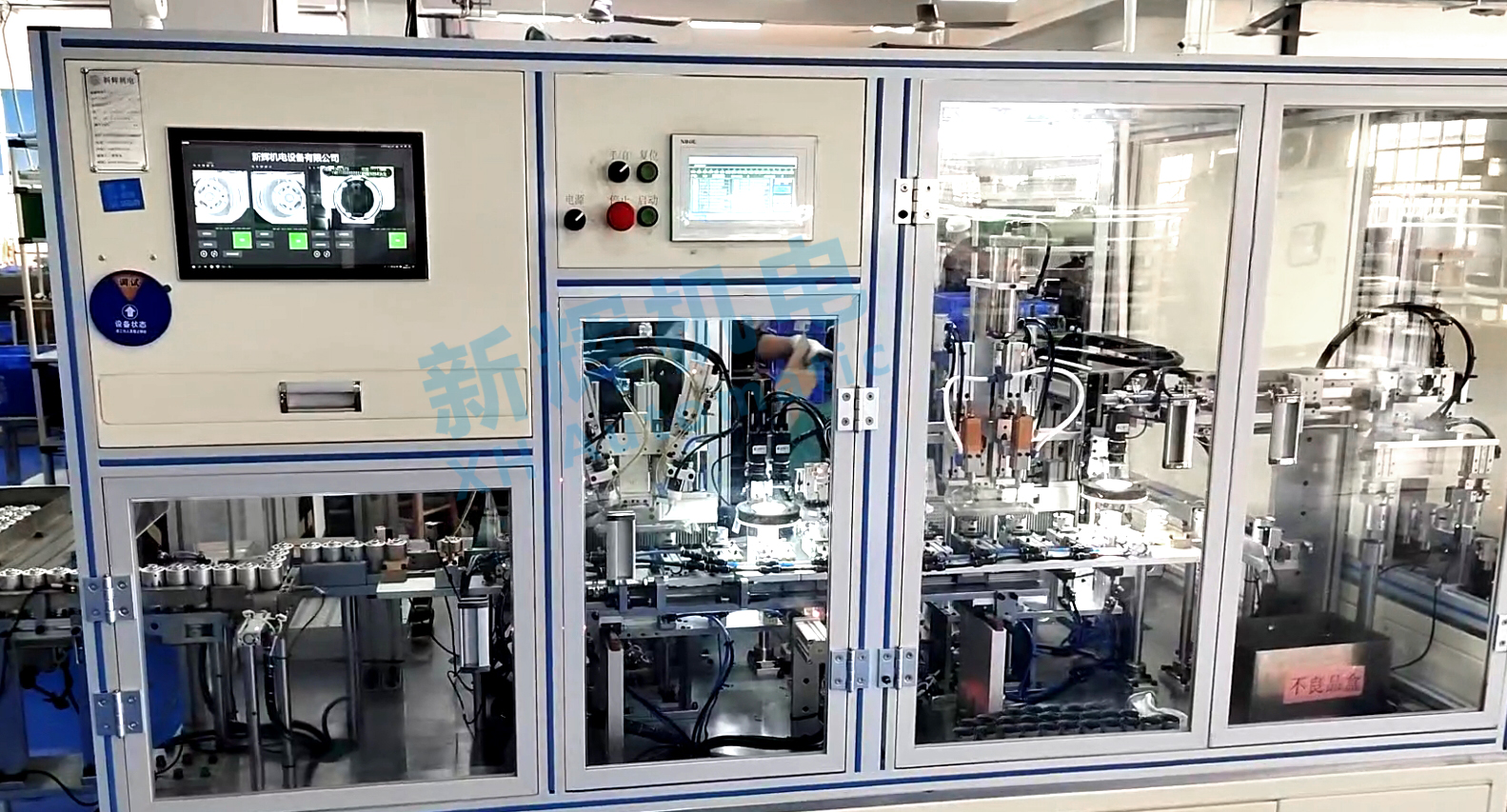

直流有刷马达电机全自动机壳磁瓦装配机有哪些常见的电气故障及解决方案？

直流有刷马达电机全自动机壳磁瓦装配机有哪些常见的电气故障及解决方案？

一、电机故障

（一）故障现象

电机不转

电机完全没有反应，在启动信号发出后，电机没有任何动作，设备无法正常运行。

电机有轻微的嗡嗡声，但轴不转动，这可能是电机处于堵转状态。

电机转速异常

电机转速比设定转速快或慢，导致磁瓦装配的速度不符合要求，影响装配质量和效率。

电机转速不稳定，出现忽快忽慢的情况，使磁瓦可能无法准确地装配到机壳指定位置。

（二）原因分析

电源问题

电源线路断路或接触不良，导致电机无法获得足够的电能。例如，插头松动、电线内部断线等情况。

电源电压不稳定或不符合电机额定电压要求，如电网电压波动、电源设备故障等。

电机内部损坏

电刷磨损严重，无法正常与换向器接触，导致电流传输不畅。有刷电机的电刷是易损部件，长期使用后会逐渐磨损。

电枢绕组短路或断路，影响电机的电磁转矩产生，可能是由于过热、受潮或者机械损伤等原因引起。

换向器表面磨损、氧化或有污垢，造成电刷与换向器之间的接触电阻增大，影响电流换向，进而影响电机的正常运转。

驱动器故障

电机驱动器的参数设置错误，如速度控制参数、电流限制参数等设置不当，导致电机转速异常。

驱动器内部的电子元件损坏，如功率晶体管、集成电路等出现故障，无法正常输出驱动电机的信号。

（三）解决方案

电源检查与修复

检查电源线路，查看插头是否插紧，电线是否有破损或折断的情况。对于松动的插头，重新插紧；对于损坏的电线，更换新的电线。

使用电压表测量电源电压，确保其在电机额定电压的允许范围内。如果电压不稳定，可以安装稳压器来稳定电源电压。

电机维修与更换部件

定期检查电刷的磨损情况，当电刷磨损到一定程度（一般剩余长度小于规定值）时，及时更换电刷。更换电刷时，要注意选择与电机型号匹配的电刷，并确保电刷与换向器的接触良好。

用万用表检查电枢绕组的电阻，判断是否存在短路或断路情况。如果绕组损坏，需要重新绕制或者更换电机。对于换向器的问题，清洁换向器表面的污垢，用细砂纸轻轻打磨氧化层，使其表面光洁。

驱动器调整与维修

查阅驱动器的用户手册，重新核对并调整驱动器的参数。例如，根据电机的额定转速和设备的要求，调整速度控制环的增益、积分时间等参数，使电机转速达到正常范围。

如果怀疑驱动器内部元件损坏，需要专业技术人员使用专业工具进行检测和维修。对于损坏的元件，使用同型号的元件进行更换，并进行性能测试，确保驱动器能够正常驱动电机。

二、传感器故障

（一）故障现象

磁瓦位置检测错误

设备无法准确检测磁瓦的位置，导致磁瓦不能正确地装配到机壳的预定位置，可能会出现磁瓦装配偏移、重叠等情况。

传感器误判磁瓦的位置，使得装配过程中出现多余的动作或者跳过某些装配步骤，影响装配的准确性和完整性。

机壳定位检测故障

无法正确定位机壳的位置，使机壳在装配过程中出现位置偏差，进而导致磁瓦装配出现问题，如磁瓦与机壳配合不紧密。

机壳定位传感器信号不稳定，造成设备频繁调整机壳位置，降低装配效率。

（二）原因分析

传感器表面污染或损坏

工作环境中的灰尘、油污、铁屑等污染物附着在传感器的感应面，影响传感器对磁瓦或机壳位置的检测精度。

传感器受到机械碰撞、长期震动或者电气过载等因素的影响，导致内部元件损坏，如光电传感器的发光二极管或光敏元件损坏、接近传感器的感应线圈损坏等。

传感器安装位置不当或松动

传感器的安装位置发生偏移，导致其检测范围和精度发生变化。例如，磁瓦位置传感器安装角度改变，可能无法准确检测磁瓦的边缘位置。

传感器的固定螺丝松动，使传感器在设备运行过程中出现晃动，影响检测信号的稳定性。

电磁干扰

设备周围的其他电气设备、强磁场源或者电磁辐射等可能会干扰传感器的正常工作。例如，附近的大型电机、高频设备产生的磁场或电磁波可能会影响磁瓦位置传感器的信号。

（三）解决方案

清洁和更换传感器

定期清洁传感器的感应面，使用干净、柔软的布擦拭传感器表面的污染物。对于难以清掉的油污或铁屑，可以使用适当的清洁剂（如酒精）进行清洁。

如果传感器损坏，使用万用表等工具检测传感器的输出信号，判断其是否正常工作。对于损坏的传感器，更换同型号的传感器，并按照设备说明书的要求进行安装和调试。

调整和固定传感器位置

检查传感器的安装位置是否正确，使用量具（如卡尺、角度尺等）重新调整传感器的位置，确保其能够准确地检测磁瓦和机壳的位置。

检查传感器的固定螺丝是否松动，如有松动，及时紧固螺丝，使传感器安装牢固，避免在运行过程中出现晃动。

减少电磁干扰

对设备进行电磁兼容性检查，找出可能产生电磁干扰的源头。将设备与其他大型电气设备、强磁场源保持一定的距离。

在传感器周围安装电磁屏蔽装置，如屏蔽罩、屏蔽电缆等，减少外界电磁干扰对传感器的影响。同时，可以对设备的电气系统进行接地处理，提高设备的抗干扰能力。

三、电气控制柜故障

（一）故障现象

控制系统无响应

按下操作按钮或发出控制指令后，电气控制柜没有任何反应，设备无法启动或停止，指示灯也不亮。

控制系统部分功能失效，例如只能进行某些特定的操作，而其他操作无法执行，导致设备不能正常完成磁瓦装配流程。

电气元件损坏导致故障报警

控制柜内的继电器、接触器等元件出现烧焦、冒烟等现象，同时设备发出故障报警信号，停止运行。

熔断器熔断，导致部分电路断电，设备出现局部功能故障。

（二）原因分析

电源模块故障

电源模块的输入电压异常，如过压、欠压等情况，可能会损坏电源模块内部的电子元件。

电源模块本身的质量问题或者长期使用导致元件老化、损坏，无法正常输出稳定的直流电源，供控制柜内的其他元件使用。

控制程序错误或丢失

由于电磁干扰、电源波动或者非法操作等原因，可能会导致控制程序出现错误或者部分程序丢失，使控制系统无法正常运行。

在对控制程序进行更新、修改过程中，如果操作不当，也可能会引入程序错误。

电气元件质量问题或过载运行

控制柜内的电气元件（如继电器、接触器、电容器等）质量不佳，在正常运行过程中容易损坏。

设备长时间过载运行或者频繁启动、停止，会使电气元件承受过大的电流或电压冲击，导致元件损坏。

（三）解决方案

电源模块检查与修复

使用电压表检查电源模块的输入和输出电压，判断是否存在过压、欠压等异常情况。如果输入电压异常，检查电源线路和上级电源设备；如果输出电压异常，可能需要更换电源模块。

对于电源模块内部元件损坏的情况，需要专业技术人员进行维修或者更换新的电源模块。在更换电源模块后，要检查输出电压是否稳定，以及与其他电气元件的兼容性。

控制程序检查与恢复

使用编程软件检查控制程序是否存在错误，如有错误，根据程序备份或者设备的原始程序进行恢复或修改。

采取电磁屏蔽措施，如在控制柜周围安装金属屏蔽网，减少电磁干扰对控制程序的影响。同时，安装稳压电源，避免电源波动对程序的损坏。在程序更新、修改过程中，严格按照操作手册进行操作，确保程序的完整性和正确性。

电气元件更换与过载保护

定期检查控制柜内电气元件的工作状态，对于出现烧焦、冒烟等损坏迹象的元件，及时更换同型号的新元件。在更换元件后，检查其连接是否正确，动作是否正常。

安装过载保护装置，如热继电器、断路器等，合理设置保护参数，防止设备过载运行。同时，优化设备的运行流程，避免频繁启动、停止，减少电气元件承受的电流和电压冲击。

※ 如通过以上方式方法仍然无法解决该设备故障，请通过页面聊天工具联系新辉机电设备有限公司技术专员寻求帮助。
