如何对无刷电机马达手动双工位外绕线机进行故障分析和排除？

如何对无刷电机马达手动双工位外绕线机进行故障分析和排除？

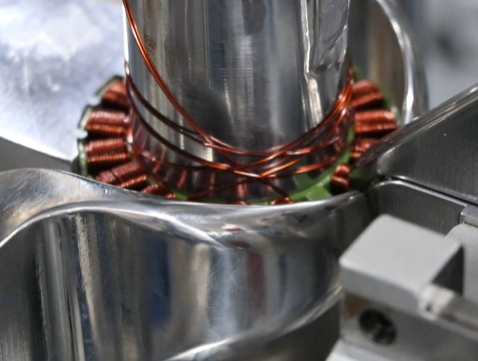

无刷电机马达手动双工位外绕线机故障分析与排除：

一、故障分析的基本步骤

观察故障现象

设备完全不工作：

检查电源指示灯是否亮起，操作面板是否有显示，设备是否有任何启动的迹象，如电机是否有振动、有无异常声音。

查看绕线机的控制单元是否正常启动，是否有报错信息或故障代码显示。

绕线功能异常：

观察绕线速度是否稳定，是否出现过快或过慢的情况，是否能根据设定的参数正常绕线。

注意绕线位置是否准确，线匝排列是否整齐，是否存在绕线偏差、重叠或漏绕等问题。

检查绕线过程中的张力是否稳定，是否出现线松或线紧的情况，是否有断线现象。

操作面板异常：

检查操作面板上的按键是否正常响应，能否正常输入和修改绕线参数，如匝数、速度、张力等设置。

观察显示屏是否正常显示，是否有黑屏、花屏、乱码或显示信息错误的情况。

二、常见故障及排除方法

1、机械故障

传动部件故障

皮带传动问题（如果使用皮带传动）：

故障现象：

皮带打滑，导致绕线速度不稳定，绕线机无法正常工作。

皮带磨损严重，出现裂纹甚至断裂，影响动力传递。

原因分析：

皮带张力不足，可能是由于长期使用、安装不当或张力调节机构故障。

皮带轮磨损，导致与皮带的摩擦力减小。

过载运行，使皮带承受过大的拉力。

排除方法：

调整皮带张力，使用张力调节装置将皮带张紧到合适程度，确保皮带与皮带轮之间有足够的摩擦力。

检查皮带轮的磨损情况，对于磨损严重的皮带轮，进行更换。

检查绕线机的负载情况，避免过载运行，必要时调整绕线工艺或负载。

齿轮传动问题（如果使用齿轮传动）：

故障现象：

齿轮啮合不良，产生异常振动和噪声，影响绕线精度。

齿轮齿面磨损，导致传动效率下降和绕线不准确。

齿轮齿断裂，使传动中断。

原因分析：

齿轮安装时的中心距不准确或轴线不平行，造成啮合不良。

长期使用和高负载下的摩擦磨损，导致齿面磨损或断裂。

润滑不良，加速齿轮磨损。

排除方法：

检查齿轮的安装精度，调整中心距和轴线平行度，确保良好的啮合状态。

对于磨损或断裂的齿轮，根据规格进行更换，并检查相关的负载和润滑情况。

确保齿轮的润滑，添加或更换合适的润滑脂或润滑油。

绕线部件故障：

故障现象：

绕线头位置不准确，导致绕线位置偏移，绕线不整齐。

绕线头损坏，如导针弯曲、压线装置失效，影响绕线操作。

线轴卡死或转动不灵活，使绕线无法顺利进行。

原因分析：

绕线头的定位机构出现松动、磨损或调节不当。

绕线头受到机械碰撞或长期使用造成损坏。

线轴的轴承损坏，或线轴与支架之间有异物或配合不良。

排除方法：

检查绕线头的定位机构，重新调整并紧固松动部件，更换磨损的定位部件。

修复或更换损坏的绕线头部件，如更换导针、压线装置等。

检查线轴的轴承，清理异物，调整线轴与支架的配合，必要时更换轴承。

2、电气故障

电源故障

故障现象：

设备无法启动，电源指示灯不亮。

设备运行过程中出现电源中断、闪烁等不稳定情况。

原因分析：

电源插头未插好、插座故障或电源线损坏，导致电源无法接入。

设备内部保险丝熔断，可能是由于短路、过载或电源浪涌。

电源开关或电源模块故障，不能正常供电。

排除方法：

检查电源插头和插座，确保连接牢固，更换损坏的电源线。

查找并更换熔断的保险丝，检查电路是否存在短路或过载情况。

检查电源开关的导通性，使用万用表测量电源模块的输出电压，更换损坏的开关或电源模块。

电机故障

故障现象：

电机不转或转动无力，无法驱动绕线动作。

电机转速异常，与设定转速不符，且无法调节。

原因分析：

电机绕组短路或断路，导致电机无法正常工作。

电机的驱动电路故障，如驱动芯片损坏、功率管失效，不能为电机提供足够的电流。

电机与驱动电路之间的连接线路故障，包括连接线松动、断路或接触不良。

排除方法：

使用万用表检查电机绕组的电阻，判断是否短路或断路，对于损坏的绕组进行修复或更换电机。

检查驱动电路的驱动芯片、功率管等元件，更换损坏的元件，确保驱动电路正常工作。

检查电机与驱动电路的连接线路，重新连接或更换损坏的导线。

传感器故障

故障现象：

位置传感器故障导致绕线位置不准确，无法实现精准绕线。

张力传感器故障引起绕线张力不稳定，影响绕线质量。

速度传感器故障使绕线速度测量不准确或无法测量。

计数传感器故障造成绕线匝数计数错误或无法计数。

原因分析：

传感器探头与被测对象的位置不当，无法正常感应信号。

传感器内部元件损坏，如光电元件、霍尔元件、应变片等。

传感器与控制电路之间的连接线路出现问题，包括断路、短路或接触不良。

排除方法：

调整传感器探头的位置，确保与被测对象的距离和角度合适。

使用万用表或示波器检查传感器内部元件的电气参数，更换损坏的传感器。

检查传感器的连接线路，修复或更换故障线路。

3、控制单元故障

控制芯片和电路板故障

故障现象：

绕线机无法正常启动，操作面板无显示或显示错误信息。

绕线机的部分功能失效，如无法控制绕线参数设置、无法启动绕线程序等。

原因分析：

控制芯片因电源异常、过热、静电等损坏，无法正常工作。

电路板上的元件（如电阻、电容、集成电路等）损坏，影响电路功能。

电路板的焊点脱焊、短路或断路，导致信号传输异常。

排除方法：

检查控制芯片的电源供应，使用示波器观察输入输出信号，更换损坏的芯片。

使用万用表检查电路板上的元件，找出损坏的元件并更换。

检查电路板的焊点，重新焊接脱焊的焊点，修复短路或断路的线路。

软件故障

故障现象：

软件崩溃或死机，操作界面无响应。

软件无法正确设置或保存绕线参数，导致绕线功能异常。

软件显示错误信息，如参数错误、功能冲突等。

原因分析：

软件可能存在漏洞或兼容性问题，与操作系统不兼容。

软件运行时内存泄漏或资源占用过高，导致系统崩溃。

软件的参数设置模块或存储模块出现错误。

排除方法：

检查软件的更新信息，更新到新版本，解决兼容性问题。

关闭其他占用系统资源的程序，检查软件的资源使用情况，优化软件性能。

联系软件开发商，反馈软件问题，等待修复软件的参数或存储模块错误。

4、操作面板故障

按键故障

故障现象：

操作面板上的按键失灵，按下无反应。

按键反应迟钝，需要多次按压才能实现操作。

原因分析：

按键下的微动开关损坏，可能是长期使用或机械磨损所致。

按键与控制单元之间的线路故障，如断路、短路或接触不良。

内容：

更换损坏的微动开关，确保按键的机械结构正常。

检查按键的线路，修复或更换故障线路，保证信号正常传输。

显示屏故障

故障现象：

显示屏黑屏，无法显示信息。

显示屏显示模糊、花屏或乱码。

原因分析：

显示屏的电源供应问题，如电源线路故障或电源模块损坏。

显示屏的排线松动、损坏或显示驱动电路故障。

排除方法：

检查显示屏的电源线路，更换损坏的电源线路或电源模块。

检查并重新插拔显示屏的排线，更换损坏的排线或修复显示驱动电路。

※ 如通过以上方式方法仍然无法解决该设备故障，请通过页面聊天工具联系新辉机电设备有限公司技术专员寻求帮助。
